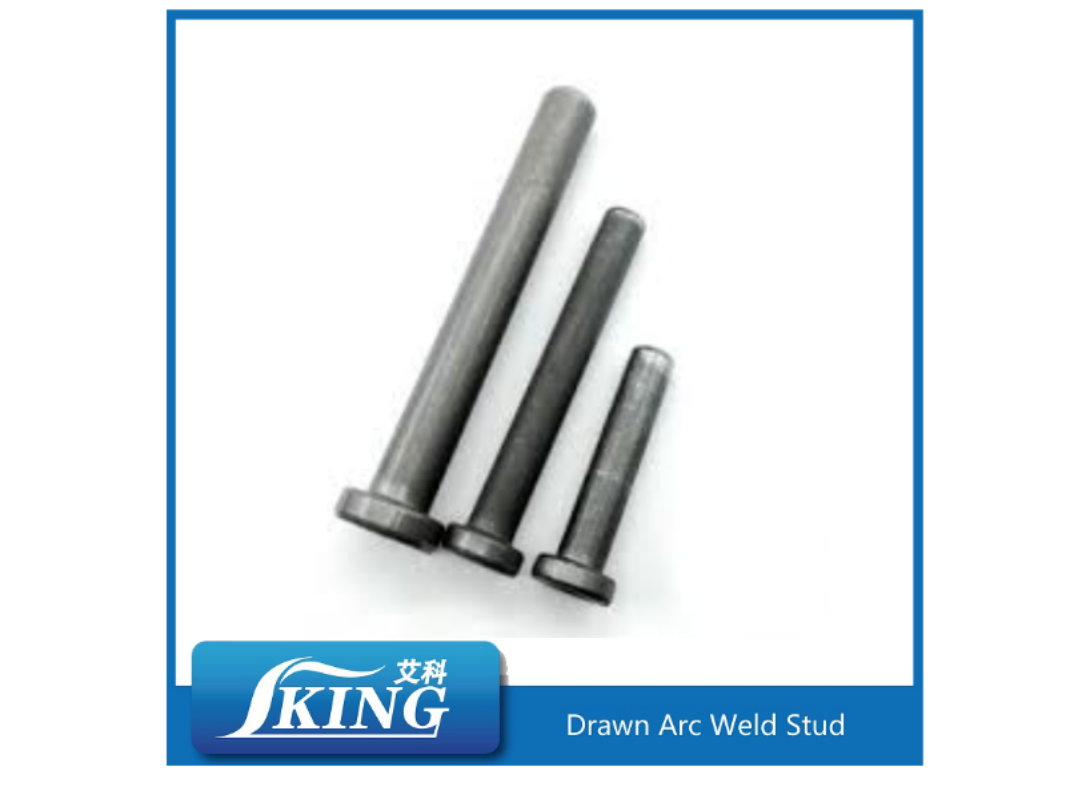

Espárrago cortante AS1554.2
Especificación del conector de corte
|
Producto |
Conector de corte |
|
Marca |
REY |
|
Material |
Acero con bajo contenido de carbono: SWRCH15A/SWRCH18A |
|
Diámetro nominal (mm) |
Φ 12.7, Φ 15.9, Φ 19, Φ 22.2 |
|
Longitud antes de la soldadura (mm) |
40 – 250 |
|
Tratamiento de superficies |
Fosfatado |
|
Flujo |
Sí |
|
Límite elástico (compensación del 0,2 %) (MPa) Mín. |
345 |
|
Resistencia a la tracción (MPa) mín. |
410 |
|
% de elongación |
12 |
|
Origen |
Porcelana |
Características:
Fabricado con alambre de acero con cabeza de bajo contenido de carbono de alta calidad, asegúrese de que las propiedades mecánicas de los pernos de corte y la propiedad de soldadura no presenten grietas en las cabezas de los pernos.
Máquina de conformado en frío de estaciones múltiples de alta precisión, garantiza una alta precisión y dimensiones constantes de los pernos de corte, chaflán redondo al final de los pernos.
Las dimensiones de alta precisión hacen que los pernos de corte sean fáciles de cargar en el mandril de la pistola de soldar y se mantengan apretados correctamente; El extremo de soldadura plano con chaflán redondo hace que los pernos de corte sean fáciles de insertar en el orificio de la férula de cerámica y obtenga un collar de soldadura perfecto de 360 grados.
El flujo de aluminio calculado con precisión incrustado por un equipo único automáticamente garantiza la calidad de la soldadura y evita las cavidades en el cordón de soldadura.
Tratamiento de superficies:
Los conectores de corte IKING utilizan acero con bajo contenido de carbono de alta calidad y se procesan mediante decapado y fosfatado, lo que garantiza que los espárragos tengan una condición antioxidante durante mucho tiempo.
|

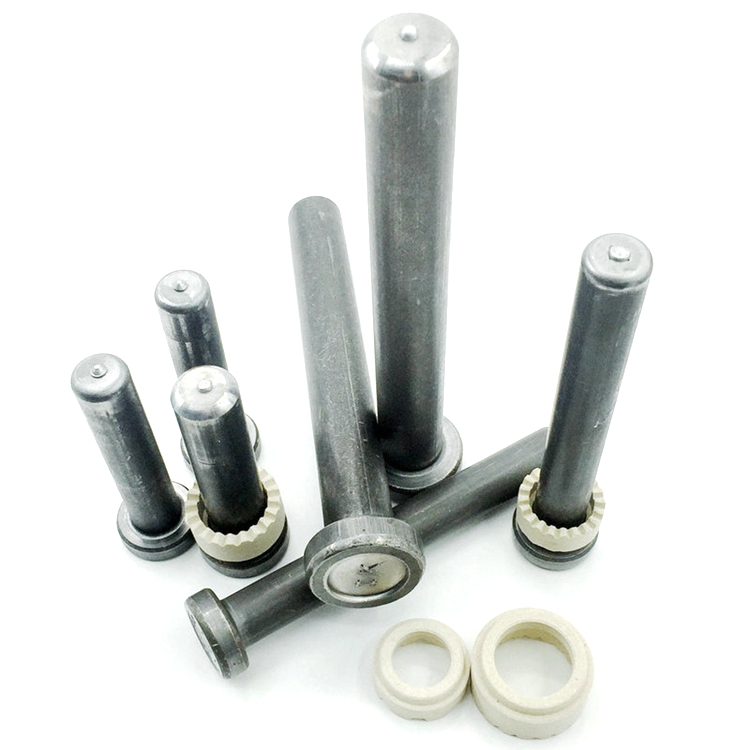

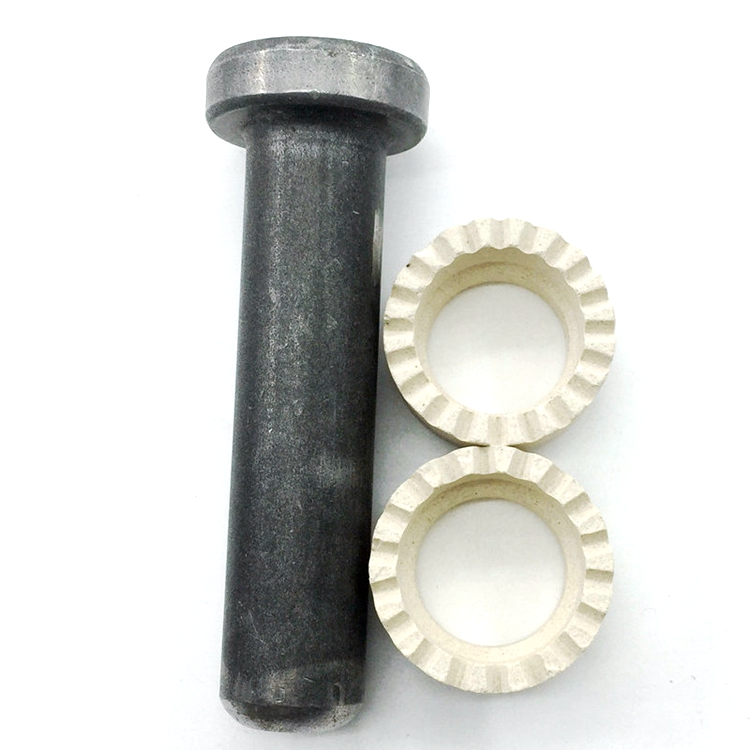

Conector de cizalla de cabeza de queso IKING con virola de cerámica |
|
|
Material |
Acero bajo en carbono |
|
Diámetro |
Φ12.7, Φ15.9, Φ19, Φ22.2 |
|
Longitud |
40mm~500mm |
|
Tratamiento de superficies |
Pulido, anticorrosión, fosfatado |
|
Tratamiento inferior |
Ligeramente curva o chaflán |
|
marca de la cabeza |
IK o Marca del cliente |
|
Seguro de calidad |
3 años |
|
Certificaciones |
CE, SGS, FPC BC1, UDEM, UKTC, etc. |
|
Propiedades mecánicas del conector de espárrago de corte IKING de China |
|||
|
Venta caliente estándar |
Resistencia a la tracción |
Límite elástico |
Alargamiento |
|
AS/NZS 1554.2 |
≥410 MPa |
≥345 MPa |
≥12% |
|

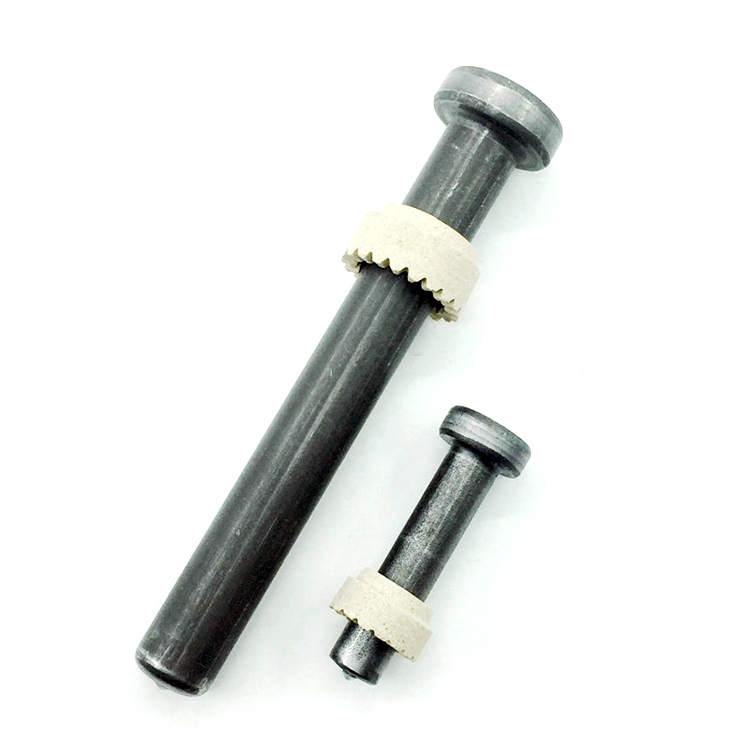

Conector de perno de seguridad tipo SD (AS/NZ 1554.2) Dimensiones (mm) |
||||
|
d1 |
12,7-0,25 |
15,9-0,25 |
19-0.38 |
22,2-0,38 |
|
d5±0.4 |
25.4 |
31.7 |
31.7 |
34,9 |
|
h3 (mín) |
7.1 |
7.1 |
9.5 |
9.5 |
|
l1±1.6 |
40~160 |
40~200 |
40~250 |
60~250 |
|
Quemar |
3 |
4 |
5 |
5 |
|
Contera |
UF13 |
UF16 |
UF19 |
UF22 |

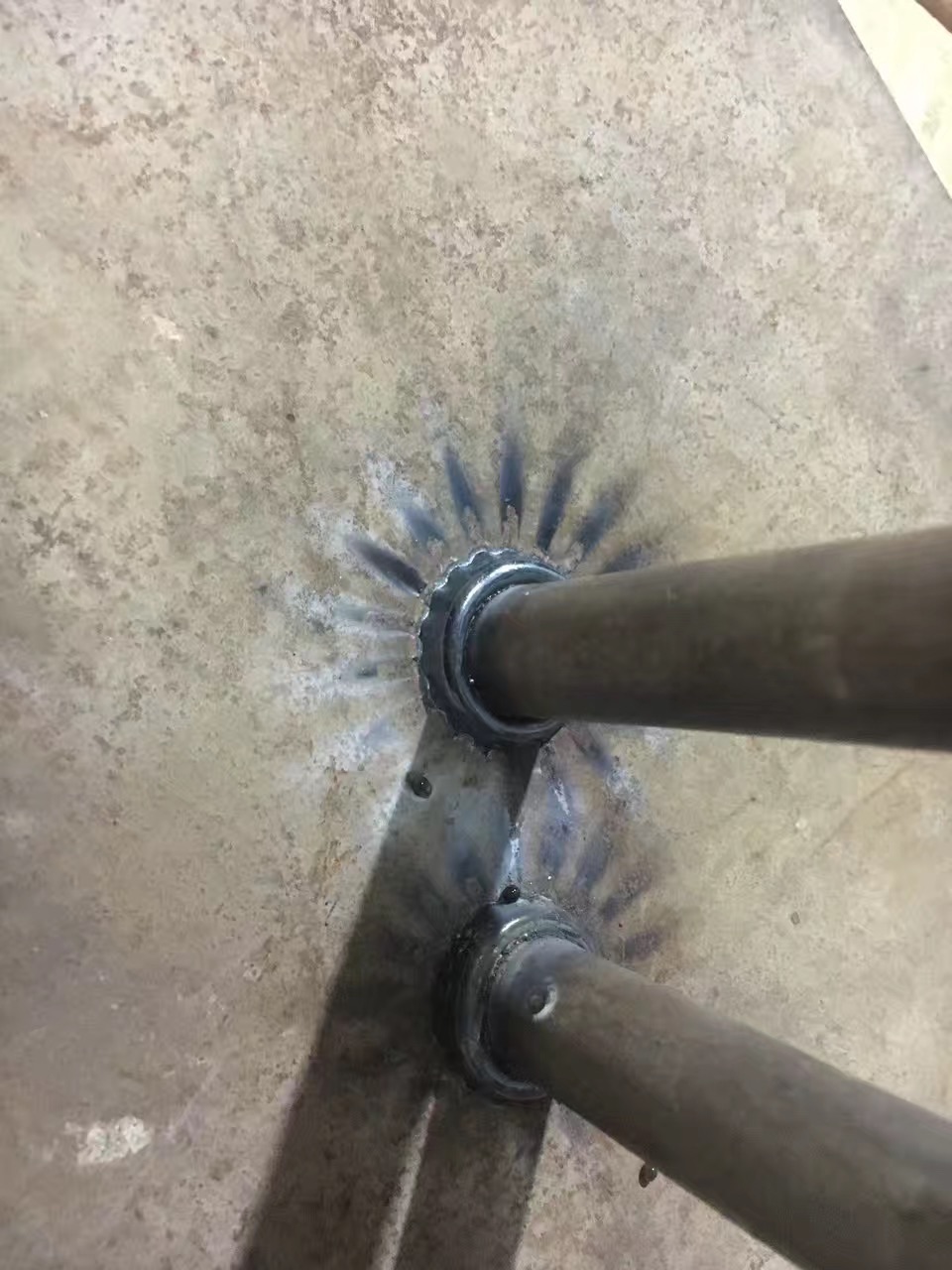

Proceso de soldadura
La soldadura de espárragos por arco estirado para conectores de corte se puede realizar de forma mecánica o automática, utilizando pistolas de soldadura o cabezales de soldadura. El perno de cizallamiento se inserta en el soporte del perno y, si es necesario, se ajusta con una férula de cerámica, se aplica a la pieza de trabajo. Al comienzo del proceso de soldadura, el espárrago es levantado por el mecanismo y, normalmente, primero se inicia un arco piloto, luego el arco principal, entre la punta del espárrago de cizallamiento y la pieza de trabajo. Esto hace que la cara del montante y el material base se derritan. Cuando ha transcurrido el tiempo de soldadura, el perno de cizallamiento se sumerge con poca fuerza (< 100 N) en el baño de fusión y la fuente de corriente se apaga. Luego se retira la férula de cerámica. La figura muestra la secuencia de eventos utilizando una férula de cerámica.
