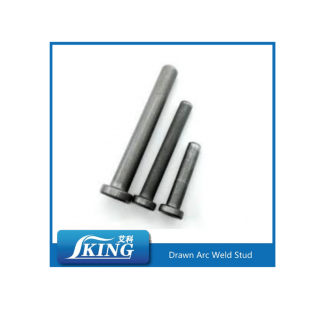

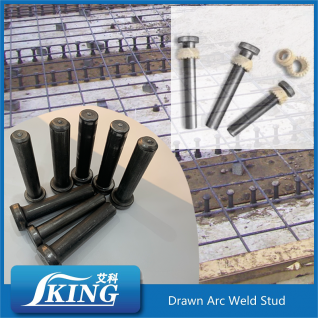

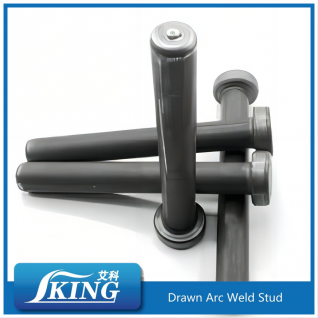

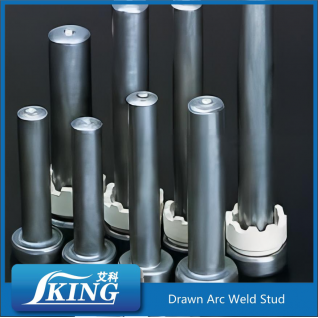

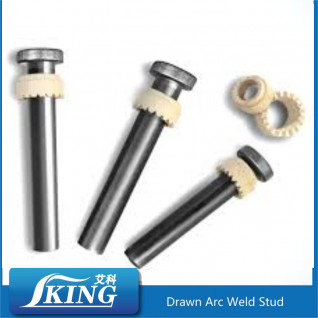

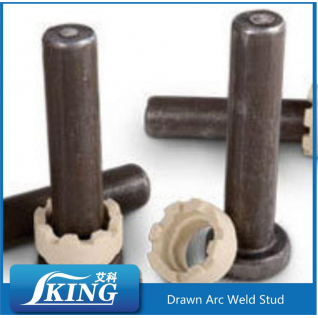

Los conectores de corte, también llamados espárragos de corte, anclajes de concreto, se utilizan en la construcción de acero compuesto para unir el concreto a los miembros de acero y resistir las fuerzas de corte entre la losa de concreto y los miembros de acero. Son ampliamente utilizados en la construcción de acero, puentes, etc. La soldadura a través de la cubierta de metal está disponible para este perno, para esta opción, se recomiendan casquillos cerámicos especiales tipo UFT. Los conectores de corte de IKING cumplen con los siguientes estándares:
Estándar | Símbolo | Material | Propiedades mecánicas | ||
Norma ISO 13918:2017 | SD1 | S235J2G3+C450 | Límite de elasticidad | (ReH) mín. | 350N/ mm2 |
Resistencia a la tracción | (Rm) mín. | 450N/ mm2 | |||
Alargamiento | (A5) mín. | 15% | |||
AWS D1.1:2015 | Tipo B | ASTM A29 1010-1020 | Fuerza de Yiled (compensación del 0,2 %) psi |
psi mín. MPa min |
51,000 350 |
Resistencia a la tracción | psi mín. MPa min |
65,000 450 |
|||
Alargamiento | % en 2 en min. | 20% | |||
% en 5x diá. mín. | 15% | ||||
Reducción del área | % mín. | 50% | |||
AWS D1.5:2015 | Tipo B | ASTM A108 1010-1020 | Fuerza de Yiled (compensación del 0,2 %) psi |
psi mín. MPa min |
50,000 345 |
Resistencia a la tracción | psi mín. MPa min |
60.000 415 |
|||
Alargamiento | % en 2 en min. | 20% | |||
Reducción del área | % mín. | 50% | |||
AS/NZS 1552.2:2003 | N / A | AS 1443 1010-1020 | Fuerza Yiled (compensación del 0,2 %) |
MPa mín. | 345 |
Resistencia a la tracción | MPa mín. | 410 | |||
Alargamiento | % sobre 5,65 √ Entonces mín. | 12% | |||
Reducción del área | % mín. | 50% | |||
BS 5400:2005 | N / A | INTERRUPTOR 18A | Resistencia a la rotura (0,2 % de tensión de prueba) |
MPa mín. | 385 |
Resistencia a la tracción | MPa mín. | 495 | |||
Alargamiento | % sobre 5,65 √ Entonces mín. | 18% | |||
GB/T 10433:2002 | N / A | ML15 ML15Al INTERRUPTOR 15A |
Resistencia a la rotura (0,2 % de tensión de prueba) |
MPa mín. | 320 |
Resistencia a la tracción | MPa mín. | 400 | |||
Alargamiento | % en 5x diá. mín. | 14% | |||
JIS B 1198-1995 | N / A | INTERRUPTOR15A | Resistencia a la rotura (0,2 % de tensión de prueba) |
MPa mín. | 235 |
Resistencia a la tracción | MPa | 400-500 | |||
Alargamiento | % sobre 5,65 √ Entonces mín. | 20% |
