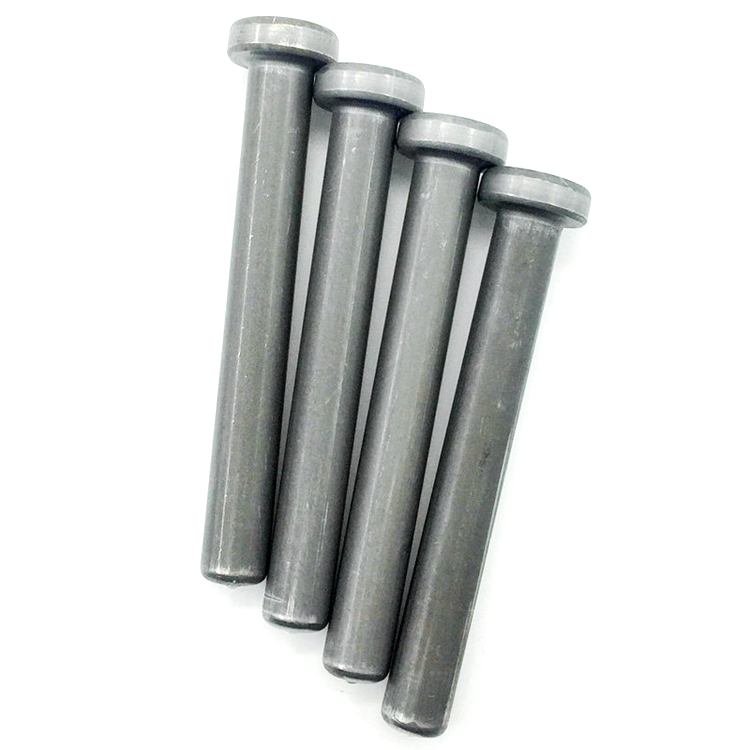

Conector de corte con virola de cerámica

Conector de corte con virola de cerámica

ID del producto : Type SD

Etiqueta del producto :

Atributos del producto :

Especificación del conector de corte

Producto	Conector de corte
Marca	REY
Material	Acero con bajo contenido de carbono: SWRCH15A/SWRCH18A
Diámetro nominal (mm)	Φ 10, Φ 13, Φ 16, Φ 19, Φ 22, Φ 25
Longitud antes de la soldadura (mm)	40 – 306
Tratamiento de superficies	Fosfatado
Flujo	Sí
Límite elástico (compensación del 0,2 %) (MPa) Mín.	350
Resistencia a la tracción (MPa) mín.	450
Elongación (A5) %	15
Origen	Porcelana

Introducción del producto

Características:

Fabricado con alambre de acero con cabeza de bajo contenido de carbono de alta calidad, asegúrese de que las propiedades mecánicas de los pernos de corte y la propiedad de soldadura no presenten grietas en las cabezas de los pernos.
Máquina de conformado en frío de estaciones múltiples de alta precisión, garantiza una alta precisión y dimensiones constantes de los pernos de corte, chaflán redondo al final de los pernos.
Las dimensiones de alta precisión hacen que los pernos de corte sean fáciles de cargar en el mandril de la pistola de soldar y se mantengan apretados correctamente; El extremo de soldadura plano con chaflán redondo hace que los pernos de corte sean fáciles de insertar en el orificio de la férula de cerámica y obtenga un collar de soldadura perfecto de 360 grados.

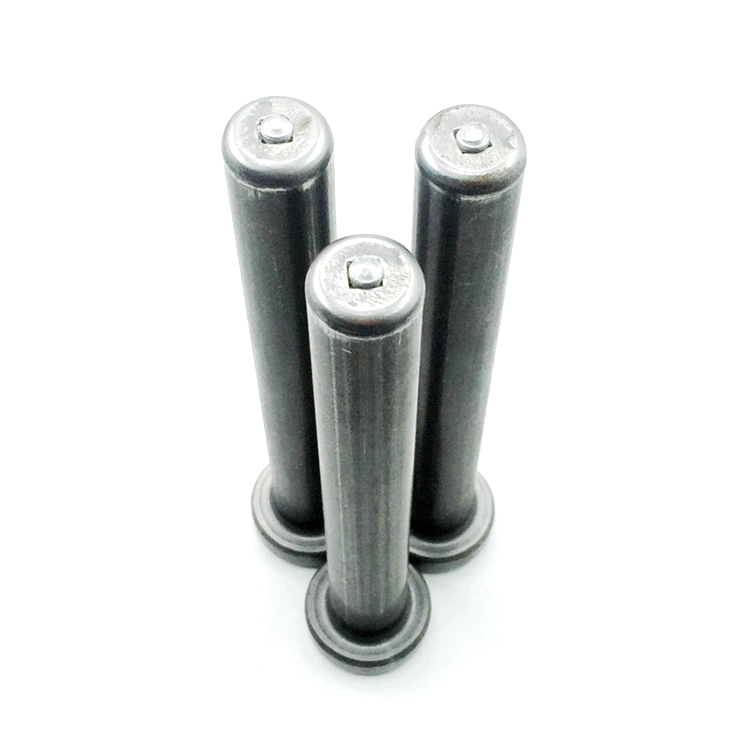

El flujo de aluminio calculado con precisión incrustado por un equipo único automáticamente garantiza la calidad de la soldadura y evita las cavidades en el cordón de soldadura.

Tratamiento de superficies:

Los conectores de corte IKING utilizan acero con bajo contenido de carbono de alta calidad y se procesan mediante decapado y fosfatado, lo que garantiza que los espárragos tengan una condición antioxidante durante mucho tiempo.

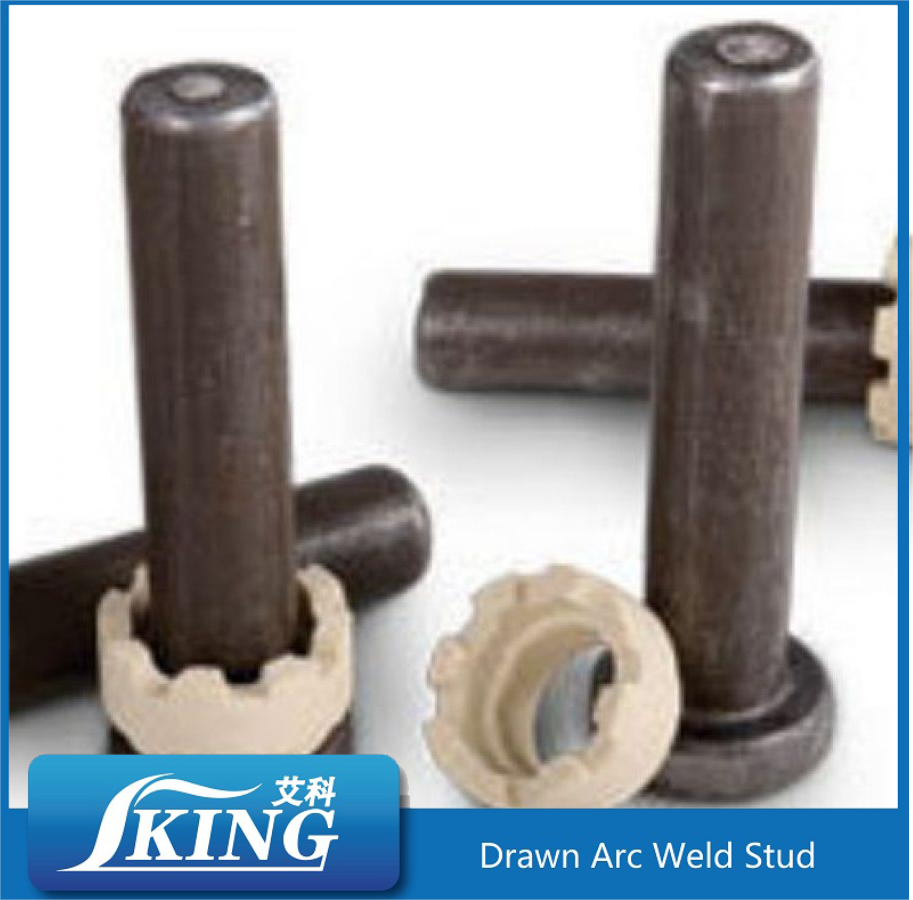

Conector de cizalla de cabeza de queso IKING con virola de cerámica
Material	Acero bajo en carbono
Diámetro	Φ10, Φ13, Φ16, Φ19, Φ22, Φ25
Longitud	40mm~500mm
Tratamiento de superficies	Pulido, anticorrosión, fosfatado
Tratamiento inferior	Ligeramente curva o chaflán
marca de la cabeza	IK o Marca del cliente
Seguro de calidad	3 años
Certificaciones	CE, SGS, FPC BC1, UDEM, UKTC, etc.

Propiedades mecánicas del conector de espárrago de corte IKING de China
Venta caliente estándar	Resistencia a la tracción	Límite elástico	Alargamiento
EN ISO 13918 SD1	≥450 MPa	≥350 MPa	≥15%
AWS D1.1 TIPO B	≥450 MPa	≥350 MPa	≥15%
BS 5400	≥495 MPa	≥385 MPa	≥18%
AS/NZS 1554.2	≥410 MPa	≥345 MPa	≥12%
ÉL B1198	≥400 MPa	≥235 MPa	≥20%
GB/T 10433	≥420 MPa	≥340 MPa	≥14%

Conector de perno de seguridad tipo SD (ISO13918:2008) Dimensiones (mm)
d1-0.4	10	13	dieciséis	19	Veintidós	25
d5±0.3	19	25	32	32	35	41
d3±0.3	13	17	veintiún	Veintitres	29	31
h3±0.5	7	8	8	10	10	12
h4	2.5	3	4.5	6	6	7
l1±1.5	40~160	40~160	40~200	40~250	60~250	60~250
Quemar	3	3	4	5	5	6
Contera	UF10	UF13	UF16	UF19	UF22	UF25

Proceso de soldadura

La soldadura de espárragos por arco estirado para conectores de corte se puede realizar de forma mecánica o automática, utilizando pistolas de soldadura o cabezales de soldadura. El perno de cizallamiento se inserta en el soporte del perno y, si es necesario, se ajusta con una férula de cerámica, se aplica a la pieza de trabajo. Al comienzo del proceso de soldadura, el espárrago es levantado por el mecanismo y, normalmente, primero se inicia un arco piloto, luego el arco principal, entre la punta del espárrago de cizallamiento y la pieza de trabajo. Esto hace que la cara del montante y el material base se derritan. Cuando ha transcurrido el tiempo de soldadura, el perno de cizallamiento se sumerge con poca fuerza (< 100 N) en el baño de fusión y la fuente de corriente se apaga. Luego se retira la férula de cerámica. La figura muestra la secuencia de eventos utilizando una férula de cerámica.
